產品詳情
JKM多繩摩擦式提升機
價格:
0.00
品牌: 豫興煤機
描述: 多繩摩擦式提升機采用柔性體摩擦傳動原理。鋼絲繩圍繞在摩擦輪上,利用鋼絲繩與摩擦襯墊間的摩擦力來提升或下方重物或人員。設鋼絲繩在摩擦輪的圍包角圍α,鋼絲繩兩端的張力分別圍T1、T2,鋼絲繩與摩擦襯墊間的摩擦系數為μ,鋼絲繩與襯墊間的摩擦力為F。在T1>T2的條件下,鋼絲繩剛要沿著摩擦輪滑動時的平衡條件為F=T1-T2。歐拉公式闡明了T1、T2、μ、α各參數之間的關系。  T1/T2=eμα  式中:
產品詳情
產品參數
產品案例

JKM型多繩摩擦型提升機

產品介紹

多繩摩擦式提升機廣泛用于煤炭、有色金屬、黑色金屬、非金屬、化工等礦山的豎井、斜井的提升系統用作提升礦物、升降人員和物料及設備等,是礦井系統設備的咽喉,也可做其他牽引運輸設備,屬于礦山機械設備一類。

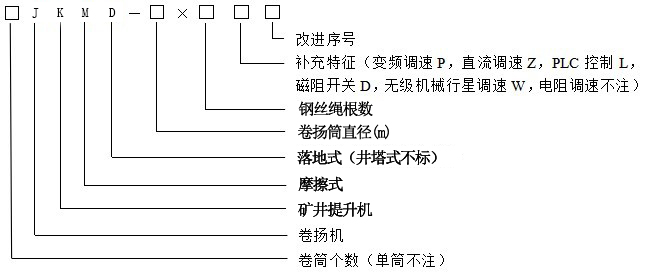

提升機型號表示方法應符合GB/T 25706-2010 《礦山機械產品型號編制方法》的規定

摩擦輪直徑為1.6m,4根鋼絲繩,單電機帶減速器變頻調速落地式多繩摩擦式提升機的產品型號為:JKMD-1.6×4 PⅠ

產品參數

摩擦輪直徑:1.6 m

鋼絲繩根數:4 根

摩擦系數:0.25

鋼絲繩最大靜張力差:30 KN

鋼絲繩最大靜張力:105 KN

鋼絲繩最大直徑:16 mm

鋼絲繩間距:250 mm

最大提升速度:8 (有減速機)

天輪直徑:1.6 m

鋼絲繩仰角:50°≤鋼絲繩仰角≤90°

外形尺寸:7 m×5.4 m×2 m

工作原理

多繩摩擦式提升機采用柔性體摩擦傳動原理。鋼絲繩圍繞在摩擦輪上,利用鋼絲繩與摩擦襯墊間的摩擦力來提升或下方重物或人員。設鋼絲繩在摩擦輪的圍包角圍α,鋼絲繩兩端的張力分別圍T1、T2,鋼絲繩與摩擦襯墊間的摩擦系數為μ,鋼絲繩與襯墊間的摩擦力為F。在T1>T2的條件下,鋼絲繩剛要沿著摩擦輪滑動時的平衡條件為F=T1-T2。歐拉公式闡明了T1、T2、μ、α各參數之間的關系。

T1/T2=eμα

式中:e——自然對數的底,e≈2.718

本公式即為多繩摩擦式提升機的基本工作原理。

多繩摩擦式提升機以電動機為動力源,通過減速器、主導輪裝置等傳動系統和工作系統,利用摩擦力F,實現提升機容器在井筒中的升降。采用盤式制動器、液壓油組成的制動系統來控制提升機的減速和停車;用測速發電裝置、離心限速器等來控制提升機的運行速度;用配置編碼器、模擬柱狀顯示器、數顯表示來反映提升機在井筒中的位置。通過一系列電氣、機械、液壓的控制、保護系統來保證機器安全運行

主要結構

減速器:(Ⅰ)型為雙力線中心傳動減速器,(Ⅱ)型為行星減速器,(Ⅲ)型為低速電機直聯。

主導輪裝置:整體式或剖分式的焊接卷筒,采用滾動軸承支撐。

盤式制動器:用碟形彈簧產生制動力,液壓開閘。

液壓站:配置雙泵、雙電液調壓裝置。

深度指示器:牌坊式深度指示器或模擬柱狀顯示器、數顯等。

測速發電式限速和測速反饋裝置。

集中控制的操縱臺。

發動機




產品參數


JKM型 多繩摩擦式提升機基本參數

序號

產品型號

摩擦輪直徑

鋼絲繩根數

摩擦系數

鋼絲繩最大靜張力差

鋼絲繩最大靜張力(有導向輪)

鋼絲繩最大直徑(有導向輪)

鋼絲繩間距

最大提升速度

導向輪直徑

理論重量
(不包含電氣)

外形尺寸

長×寬×高

有減速器

無減速器

m

kN

kN

mm

mm

m/s

m

T

m

1
JKM-1.6×4PⅠ
1.60
4
0.25
40
-
-
250

8
-
1.60
18.7
7×5.4×2
2
JKM-1.85×4PⅠ
1.85
45/50
150
20
10
1.85
29.2
8×8×2
3
JKM-2×4PI
2.00
55
180
22
2.00
31.8
8×8×2
4
JKM-2.25×4PI
2.25
65
215
24
2.25
35.2
8×8×2
5
JKM-2.6×4PⅠ
2.60
100
330
28
15
2.60
41.2
8.3×8×2.6
6
JKM-2.8×4PⅠ
2.80
100
335
30
2.80
46.7
8.3×8×2.6
7
JKM-3×4PI
3.00
140
450
32

300
3.00
60.3
8.9×8.5×2.6
8
JKM-3.25×4PI
3.25
160
520
36
3.25
68.5
8.9×8.5×2.8
9
JKM-3.5×4PI
3.50
180
570
38
3.50
76.3
10.8×9×2.8
10
JKM-4×4PI
4.00
270
770
44
4.00
85.2
11.5×9×2.8














1
JKM-1.85×4PⅢ
1.85
4
0.25
45/50
150
20
250

-
16
1.85
22.5
7×7×2
2
JKM-2×4PⅢ
2.00
55
180
22
2.00
26.7
7×7×2
3
JKM-2.25×4PⅢ
2.25
65
215
24
2.25
30.8
7×7×2
4
JKM-2.6×4PⅢ
2.60
100
330
28
2.60
35.6
7.5×8×2.6
5
JKM-2.8×4PⅢ
2.80
100
335
30
2.80
42.2
8×8×2.6
6
JKM-3×4PⅢ
3.00
140
450
32
300
3.00
53.6
8×8×2.6
7
JKM-3.25×4PⅢ
3.25
160
520
36
3.25
60.3
8×8.5×2.8
8
JKM-3.5×4PⅢ
3.50
180
570
38
3.50
67.5
8×9×2.8
9
JKM-4×4PⅢ
4.00
270
770
44
4.00
77.6
8.5×9×2.8

>>>

資料整理中......,詳情請咨詢豫興煤機有限公司:0392-2560169

注:本表中,重量和尺寸不包括微拖動裝置
